ウォーターポンプインペラとは
インペラは、遠心ポンプ内の羽根が付いた回転する鉄または鋼のディスクです。インペラは、回転中心から放射状に外側に向かって流体を加速することにより、ポンプを駆動するモーターからのエネルギーをポンプで汲み上げられる流体に伝達します。
ウォーターポンプインペラの利点
効率的な水の流れ
水ポンプのインペラは、水を中央に引き寄せ、排出口に向かって押し出す遠心力を生み出すように設計されています。この設計により、効率的な水の流れが可能になり、一定の圧力と流量を維持するのに役立ちます。
カスタマイズ可能なデザイン
インペラはさまざまな形状やサイズで設計できるため、特定の用途に合わせてカスタマイズできます。つまり、特定のポンプやシステムに最適なパフォーマンスを提供するようにインペラを調整できます。
メンテナンスの削減
水ポンプのインペラは、他の種類のポンプに比べてメンテナンスの必要性が低くなります。一般的に耐久性が高く、可動部品が少ないため、摩耗や頻繁な修理の必要性が少なくなります。
エネルギー効率
水ポンプのインペラは効率的な設計になっているため、他の種類のポンプに比べて動作に必要なエネルギーが少なくて済みます。これにより、長期的には大幅なエネルギー節約につながります。
射出成形磁石は、PAやPPSなどの熱可塑性樹脂と磁性粉末（フェライト磁性粉末、NdFeB磁性粉末、サマリウムコバルト磁性粉末、サマリウム鉄窒素磁性粉末）を混合して作られます。
ブラシレスDCポンプの定義：DC4.5V〜24Vを使用してブラシレスモーターを駆動し、ブラシレスモーターの回転によってインペラが回転し、液体の圧力を高めて液体を伝送する効果を実現する機械。

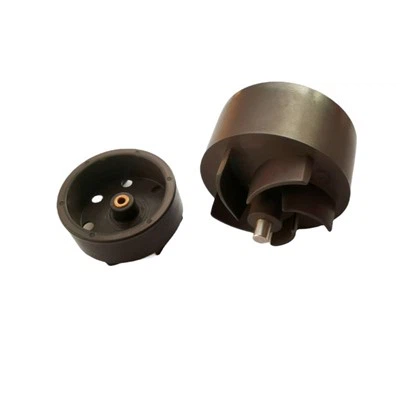

磁石のオーバーモールディング: 通常、磁石または磁石アセンブリは射出成形金型のキャビティに挿入され、閉じた後に溶融プラスチック材料がその周囲を流れ、磁石または磁石アセンブリを完全に覆うか、磁化された表面以外を覆います。
効率的で便利
当社は、効率的かつ便利な方法で顧客に高品質のサービスを提供するために、世界中にマーケティングネットワークを構築しています。
品質保証
品質保証の面では、当社は業界の品質システムの標準と規範を厳守しています。業界をリードするテスト機器を採用し、製品の品質と良好な評判を確保しています。
プロフェッショナルチーム
当社には、最新のテクノロジーと業界標準に精通した熟練した経験豊富な専門家のチームがいます。当社のチームは、お客様に可能な限り最高のサービスとサポートを提供することに全力を尽くしています。
競争力のある価格
当社では、競争力のある価格で製品を提供しており、お客様がお求めやすい価格になっています。当社は、高品質の製品にプレミアム価格が付くべきではないと考えており、当社の製品をすべての人が購入できるように努めています。
豊富な経験
業界で長年にわたり評判を博しており、競合他社よりも際立っています。長年にわたる経験により、顧客のニーズを満たすために必要なスキルを培ってきました。
高品質の製品
当社は常にお客様のニーズと期待を第一に考え、改善を続け、より良いものを作るためのあらゆる機会を追求し、お客様の期待に応える高品質の製品を提供し、いつでも最も満足のいくサービスをお客様に提供します。
水ポンプインペラの種類
オープンインペラ
名前が示す通り、オープンインペラは両側が開いた羽根で構成されており、保護シュラウドはありません。どちらの側もサポートがないため、通常は強度が低く、使用中に大きな負担がかからない小型で安価なポンプで使用されます。ただし、ある程度の固形物を処理することはできます。クローズドインペラとは異なり、オープンインペラでは、キャビテーション、損傷、または効率の低下を起こさずに動作するために、より高い NPSH (正味吸引ヘッド) が必要です。
セミオープンインペラー
セミオープンインペラーには、羽根に機械的強度を与える背面シュラウドがあります。反対側は開いたままです。セミという名前がぴったりのこのインペラーは、効率と NPSHr を比較すると、オープンインペラーとクローズドインペラーの中間に位置します。セミインペラーは、少量の軟質固形物を扱う中型ポンプでの動作に適しています。ただし、羽根とポンプケーシングの間のクリアランスは小さくする必要があることに注意してください。クリアランスが大きすぎると、滑りや再循環が発生する可能性があります。
クローズドインペラー
オープンインペラとセミオープンインペラがわかったので、クローズドインペラについても理解できたと思います。クローズドインペラは、背面と前面が密閉されており、最大限の強度を備えています。これらのインペラは、NPSH が低く、より効率的な流体の流れを実現します。ただし、軸方向の負荷を減らし、最適な効率を維持するのに役立つクリアランスの狭い摩耗リングに依存しているため、より複雑で高価です。クローズドインペラは、大型ウォーターポンプ用の最も一般的なインペラです。固体と接触すると詰まりやすいため、きれいな液体を移送するのに適しています。
ボルテックスインペラー
ボルテックスインペラーは、上で説明した 3 つのインペラーのようなチャネルインペラーではありません。外観はセミオープン型に似ていますが、ボルテックスインペラーは渦巻き状の空間が広く、動作も異なります。
この設計は、破片、ほこり、糸状の固形物を含む汚れた液体の処理に最適です。液体が吸引されるときに、真空状態を作り出してインペラから固形物を遠ざけるため、内部コンポーネントの損傷を防止できます。目詰まりのリスクが最小限で、固形物の処理能力が高いという利点がありますが、欠点は効率が低いことです。このため、ボルテックス インペラは必要な場合にのみ選択する必要があります。
カッターインペラ
ボルテックス インペラと同様に、カッター インペラも固形物を処理するように設計されていますが、固形物の通過方法は異なります。カッター インペラには、固形物が水ポンプに入る前に粉砕して消滅させるように設計された、鋭利なハサミのような羽根があります。カッター インペラも効率が低いという共通点がありますが、下水やその他の廃棄物の汲み上げには、カッター インペラの方が適しています。
最適なウォーターポンプインペラの選び方
セミオープンインペラー
これらのインペラは、クローズド インペラと非常によく似ています。ただし、部分的に露出した羽根があります。その設計により、固形物や破片をより効率的に処理できます。そのため、大量の破片や沈殿物を含む水を汲み上げる用途に最適です。
密閉型インペラ
これらの水ポンプインペラタイプは、最も一般的に使用されているものの 1 つです。設計により高流量と高水頭圧が実現されるため、遠心ポンプで使用されます。また、他のタイプのインペラに比べて非常に効率的です。
オープンインペラ
これらは最もシンプルなタイプのインペラです。羽根は完全に露出しています。密閉型や半密閉型のインペラほど効率的ではありません。ただし、汲み上げる水に大きな固形物が大量に含まれている用途には最適です。
水ポンプの種類
使用している水ポンプのタイプは、ポンプに最適なインペラのタイプを決定する上で重要な役割を果たします。つまり、遠心ポンプがクローズド インペラで最もよく機能する場合は、それがそのポンプに最適な選択肢になります。一方、セミオープン インペラは、破片や固形物が存在する用途に最適なので、この点を考慮して決定する必要があります。
ヘッド圧力と流量
アプリケーションのヘッド圧力と流量によって、最適なインペラも決まります。高流量と高ヘッド圧力が必要な場合は、クローズド インペラが最適な選択肢です。ただし、破片や固形物を処理する場合は、セミオープン インペラの方が適しています。
材料
インペラの製造に使用される材料の種類も、この決定において重要な役割を果たします。鋳鉄などの一部の材料は、耐久性が高く、高負荷の用途に適していることが証明されています。一方、プラスチックなどの材料はコスト効率が高いかもしれませんが、同時に耐久性は劣ります。
ポンプのインペラの機能とは
ポンプのインペラは、ポンプのプロセスにおいて重要な役割を果たします。インペラは、通常、ポンプで送られる流体にエネルギーを与えるために使用される羽根またはブレードで構成された回転部品です。ポンプのインペラの主な機能は次のとおりです。
流体の動き
インペラの主な機能は、遠心力を発生させて流体または液体をポンプ内を移動させることです。インペラが回転すると、流体が引き込まれ、次に外側に押し出され、流体の速度が増加します。
圧力生成
インペラは流体に運動エネルギーを与えることで、流体の圧力も高めます。この圧力上昇は、流体をポンプ内を移動させ、システム内の抵抗を克服するために不可欠です。
効率改善
インペラの設計は、ポンプの効率に重要な役割を果たします。適切に設計されたインペラは、エネルギー損失を最小限に抑え、ポンプの全体的なパフォーマンスを向上させることができます。
さまざまな流体の取り扱い
ポンプの種類と用途に応じて、インペラは、粘度、温度、化学組成が異なる液体など、さまざまな種類の流体を処理できるように設計できます。
キャビテーション防止
適切なインペラ設計は、キャビテーションを防ぐのに役立ちます。キャビテーションとは、ポンプ内で蒸気泡が形成されて崩壊し、損傷や効率の低下につながる現象です。インペラ設計は、スムーズな流れを維持し、キャビテーションを防ぐのに役立ちます。
水ポンプインペラの 5 つの異なる製造プロセス
鋳造
鋳造は、さまざまなサイズや複雑さのインペラの製造に適した多目的プロセスです。複雑な内部機能を備えた大型インペラの製造に特に有利です。鋳造インペラは、ステンレス鋼、鋳鉄、青銅などの材料から作ることができます。このプロセスは、高精度、複雑な形状、大量生産が求められる場合によく使用されます。鋳造インペラは通常、以下のビデオに示すように CNC で機械加工されます。
機械加工
機械加工では、金属の塊から材料を削り取ってインペラを作成します。このプロセスは小型から中型のインペラに適しており、精度が高いことで知られています。機械加工は、高い寸法精度と厳しい公差が必要な場合に適しています。優れた表面仕上げと厳密な形状制御が求められる特殊な用途でよく使用されます。
溶接
溶接は、複数の金属部品を接合してインペラを形成するプロセスです。この方法は、通常、設計がシンプルで、動作条件がそれほど厳しくないインペラに使用されます。溶接インペラは、小型ポンプやコスト効率が重要な用途でよく使用されます。
粉末冶金
粉末冶金では、金属粉末を圧縮して焼結し、固体のインペラを作成します。このプロセスは、鋳造や機械加工が難しい材料で作られたインペラに特に適しています。粉末冶金により、複雑な形状や、強度と寸法精度の高いインペラを製造できます。耐摩耗性や耐腐食性の向上など、特定の材料特性が必要な場合によく使用されます。
付加製造（3D プリント）
積層造形法、つまり 3D プリントは、設計の柔軟性と複雑なインペラ形状の製造を可能にする新しい技術です。これは、試作や少量生産によく使用されます。積層造形法は、迅速な設計の繰り返し、カスタマイズ、または非常に複雑なインペラの製造が必要な場合に有利です。ただし、大量生産や特定の材料特性が重要な場合には適さない場合があります。
水ポンプのインペラは、ポンプ システムを通じて流体を効果的に移動および推進するために連携して機能するいくつかの主要コンポーネントで構成されています。これらのコンポーネントは、インペラの機能性を保証し、そのパフォーマンスを向上させます。水ポンプのインペラの主なコンポーネントを詳しく見てみましょう。
ブレードまたはベーン
ブレードまたはベーンは、インペラの主要コンポーネントです。これらは、インペラの中央ハブに取り付けられた湾曲した構造です。ブレードの設計、形状、数は、特定の用途とポンプの種類によって異なります。ブレードは、流体を外側に押し出して圧力をかける遠心力を発生させる役割を果たします。
ハブ
ハブは、ブレードをまとめるインペラの中央部分です。ハブは安定性を提供し、ブレードがインペラに適切に取り付けられていることを保証します。ハブは通常、インペラ シャフトに接続する頑丈な構造です。
インペラシャフト
インペラシャフトは、インペラとモーターを接続する回転部品です。モーターの回転力をインペラに伝達し、インペラを回転させます。インペラシャフトは、スムーズな動作と振動の最小化を実現するために、耐久性とバランスが取れている必要があります。
インペラハウジング
インペラ ハウジングは、渦巻きまたはケーシングとも呼ばれ、インペラを囲む筐体です。インペラ ハウジングは流体の流れを誘導し、ポンプの出口に導きます。インペラ ハウジングの形状は、流体の流れを最適化し、エネルギー損失を最小限に抑えることで、ポンプ システムの効率に影響します。
リングを着用する
一部のインペラには、インペラの両側にある固定部品である摩耗リングが組み込まれています。摩耗リングは、インペラとハウジングの間に小さな放射状の隙間を作り、摩擦と摩耗のリスクを軽減します。摩耗リングは、インペラの効率を維持し、寿命を延ばすのに役立ちます。
ウォーターポンプのインペラのメンテナンスと交換のヒント
ポンプ システムの最適なパフォーマンスと寿命を確保するには、水ポンプのインペラのメンテナンスと交換が不可欠です。以下のヒントに従うことで、水ポンプのインペラを良好な状態に保ち、効率的に機能させることができます。
定期検査
ブレード、ハブ、シャフトを含むインペラの定期的な目視検査を実施してください。損傷、浸食、腐食、または摩耗の兆候がないか確認してください。問題があればすぐに対処し、さらなる損傷を防ぎ、インペラの機能を維持してください。
クリーニング
定期的にインペラを清掃して、ブレードに付着したゴミ、沈殿物、堆積物を取り除きます。柔らかいブラシまたは穏やかな水流を使用して粒子を取り除きます。その際にブレードを損傷しないように注意してください。
バランス調整
ポンプ システムにかかる振動とストレスを最小限に抑えるために、インペラが適切にバランスされていることを確認してください。動作中に過度の振動に気付いた場合は、必要に応じて専門の技術者に相談してインペラのバランスを調整してください。
流体品質
ポンプ システムでは、沈殿物、スケール、または研磨粒子によるインペラの損傷のリスクを軽減するために、ろ過されたきれいな水または流体を使用してください。流体の品質を定期的にチェックし、インペラを汚染物質から保護するために適切なろ過を確実に行ってください。
損傷したブレードを交換する
インペラブレードが損傷、磨耗、または曲がっている場合は、すぐに交換してください。損傷したブレードは、インペラの効率と性能に悪影響を与える可能性があります。適切なブレードの交換については、製造元のガイドラインを参照するか、専門家の支援を求めてください。
シールの点検と交換
インペラ ハウジングの周囲のシールに漏れや摩耗の兆候がないか検査します。摩耗または損傷したシールは交換して、流体の漏れを防ぎ、インペラが適切に機能するようにしてください。
プロフェッショナルメンテナンス
定期的に、専門の技術者にインペラを含むポンプ システムの点検とメンテナンスを依頼してください。技術者は、より詳細な点検、手の届きにくい場所の清掃、必要な修理や交換を行って、インペラを最適な状態に保つことができます。
メーカーのガイドラインを考慮する
インペラのメンテナンス、クリーニング、交換については、製造元のガイドラインと推奨事項に従ってください。これらのガイドラインには、インペラとポンプ システムの種類に合わせた具体的な手順が記載されており、最適なメンテナンス プラクティスが確実に実施されます。
認定資格
私たちの工場
Highmag Technology (ShenZhen) Ltd は、新素材分野で強みを持ち、深セン証券取引所で IPO を完了した AT&M (株式コード:000969) の子会社です。当社は、NdFeB 磁石、MIM (金属射出成形)、SMC (軟磁性複合材料) の専門メーカーです。1989 年から台湾で磁石の製造を開始し、2001 年に深セン工場を設立しました。2003 年には、資産再編により持株会社になりました。この間、Highmag は優れた業績を上げ、技術、製造、サービス、品質、リードタイム、コスト管理でお客様から高い評価を受けています。Highmag は、さまざまな分野のお客様の幅広いニーズを満たすために、新製品と新方法の開発を続け、深センの地理的利点を最大限に活用しています。
よくある質問
Q: ポンプインペラの交換方法は？
ポンプの通常の使用に影響がない場合は、インペラを修理溶接法で修理することもできます。溶接修理後は、インペラを研削ホイールで水平にし、静的バランステストを行う必要があります。
軸流ポンプのブレードは、フルセットで交換する必要があります。交換する前に、各ブレードの重量を測定し、軸流ポンプの動作に振動が発生しないように、一定の取り付け角度に注意してください。
Q: ウォーターポンプインペラーの利点は何ですか?
Q: ポンプインペラのプロセスとは何ですか?
Q: ポンプインペラの理論は何ですか?
Q: ポンプのインペラの機能は何ですか?
Q: 水ポンプのインペラはどこにありますか?
Q: インペラのサイズを測定するにはどうすればいいですか?
Q: ポンプにおいてインペラが重要なのはなぜですか?
Q: 水ポンプに最適なインペラはどれですか?
Q: ウォーターポンプのインペラーの寿命はどのくらいですか?
Q: ウォーターポンプのインペラーはなぜ自動車の冷却システムにおいて重要なのでしょうか?
Q: ウォーターポンプのインペラーはどのように機能しますか?
Q: ウォーターポンプのインペラが故障するとどのような兆候が見られますか?
Q: ウォーターポンプのインペラーは修理できますか、それとも交換する必要がありますか?
Q: ウォーターポンプのインペラはどのくらいの頻度で検査する必要がありますか?
